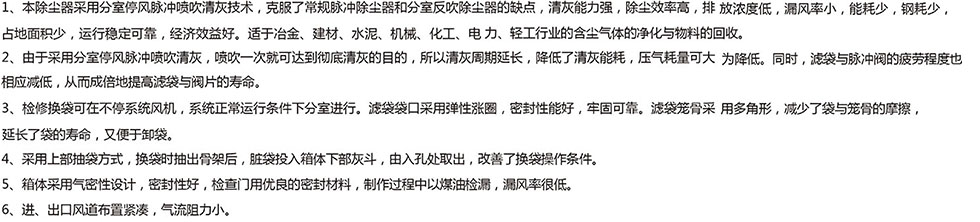

設備特點



概述
       DMC系列單機脈沖除塵器是專為水泥廠庫頂、庫底、皮帶輸送及局部塵源除塵而設計的，也可以用于其它行業的局部塵源除塵用，采用脈沖噴吹清灰方式，具有體積小，處理風量大，凈化效率高，濾袋使用壽命長，維修量小，運行可靠的優點。該系列除塵器基本結構由風機、箱體、灰斗和清灰系統等組成，該系列除塵器共有六個規格，分DMC/A機型和分DMC/B機型，兩個機型為A型設灰斗、B型無灰斗。

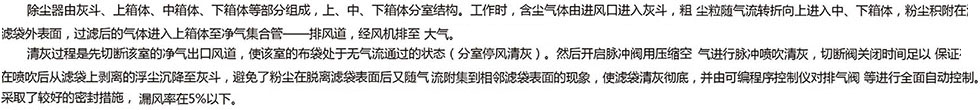

工作原理
       含塵氣體由進氣口進入灰斗、或通過敞開法蘭口進入濾袋室，含塵氣體通過除塵器濾袋過濾為凈化氣體進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使袋式除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵器能繼續工作，需定期清除濾袋上的粉塵，清灰是由PLC程序控制器定時順序起啟動脈沖閥，使氣包內壓縮空氣（0.5-0.7Mpa）由噴吹管噴出（稱一次風）通過文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋使濾袋在瞬間急速膨脹，并伴隨著氣流的反向作用力抖落粉塵，達到清灰的目的。

技術性能表

設備型號		MC-32	MC-48	MC-64	MC-80	MC-96	MC-112
總過濾面積m2		32	36	48	60	72	84
過濾風速m/min		1.0-1.50	1.0-1.50	1.0-1.50	1.10-1.70	1.20-1.70	1.20-1.80
處理風量m3/h		1500-2100	2100-3700	2000-4300	4000-6000	5200-7000	6000-9000
濾袋數量（條）		32	48	64	80	96	112
耗氣量m2/min		0.10	0.14	0.20	0.24	0.29	0.34
入口濃度g/m3		≤1000
出口濃度mg/m3		≤30
噴吹壓力（MPa）		0.5-0.7
承受壓力（Pa）		5000
設備阻力（Pa）		≤1200
脈沖閥	規格	1″
	數量	4	6	8	10	12	14
電機功率		1.5	3.0	4.0	5.5	5.5	7.5
設備 重量	DMC（A）	1350kg	1620	1850	2360	2800	3200
	DMC（B）	1220kg	1470	1670	2150	2540	2880
