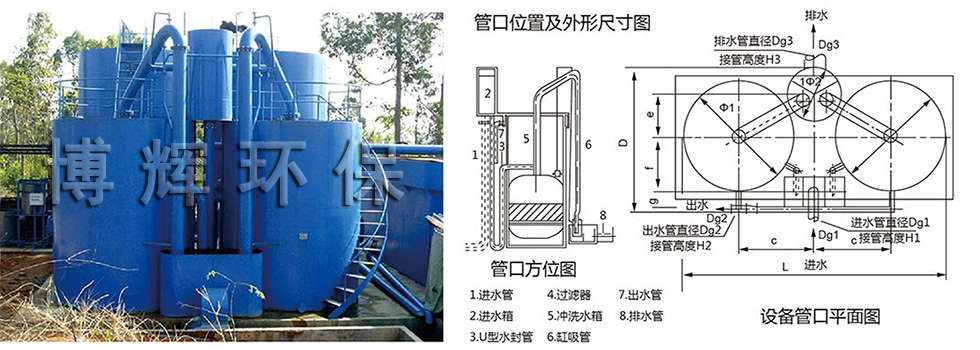

結構特征及簡要說明

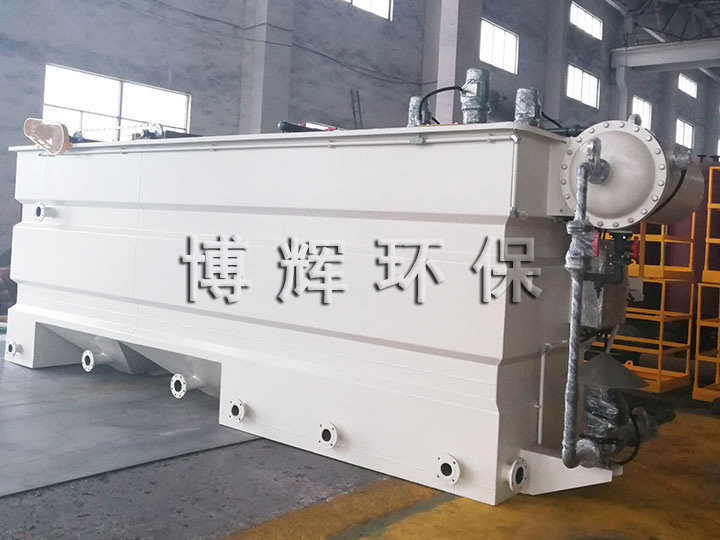

       鋼制重力式無閥過濾器系列產品用于地表水凈化，地下水除鐵除錳循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾，是一種合適的水處理設備。
       重力式無閥過濾器進水、出水、沖洗及排水不用閥門，靠水力作用自動運行，運行費用低，管理方便，安全可靠，運行自動化，設備一體化，進水箱、過濾器、反沖洗水箱等組裝一體，結構緊湊，用戶只需按要求做設備基礎和接通進出水管即可投入運行。同時，過濾器均裝有頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比自重小，可采用瀝青砂柔性基礎。

工作原理
       原水進入分配箱，再由分配箱均勻送入濾池，經過濾層自上而下地過濾水，通過多孔板水帽到達積水區，清水區通過連通管注入存水箱內貯存，水箱充滿后，通過出水管入清水池。濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一周期工作。反洗時濾池交錯，兩個水箱的水共用一個濾池反洗。

運行概況
       無閥過濾器的運行過程大致為：由進水管送入的水通過濾層，匯集到下部集水室，再由連通管流至上部沖洗水箱，當此水箱中盛滿水后，便開始向外送水。其失效和清洗的情況為：隨著運行時間的增長，濾層中阻力增大，于是虹吸上升管內的水面隨之升高，當阻力繼續增加使水面上升到虹吸輔助管口時，水即自此管中急劇下落，這時主虹吸管（虹吸上升管和虹吸下降管的總稱）中空氣便可通過抽氣管10不斷抽走（隨水流到排水箱后逸入大氣），因而主虹吸管中產生負壓，使虹吸上升管和下將管中的水面均很快地上升，當此兩股上升的水流匯合后，便形成虹吸。這時過濾室中的水立即被虹吸管抽走，沖洗水箱中的水迅速倒流至濾層中，形成自動反沖洗。這樣沖洗水箱中水位便下降，當它降到虹吸破壞管11的管口時，由于空氣進入虹吸管內，虹吸作用遭到破壞，沖洗過程結束，進入下一個運行循環。
       無閥過濾器中設置的進水分配水箱和U形進水管是為了避免空氣吸入池內，因為當有空氣吸入時，在運行后期可能形不成虹吸，而且如不設此U形管，則在反洗后期，進水管就成了虹吸破壞管。
       無閥過濾器剛投入運行時，濾料層較清潔，虹吸上升管內外的水面差標志著濾池初期水頭損失，一般約為20cm。隨著過濾的進行，濾層中雜質漸增多，其阻力也就慢慢變大，但因進水流量不變，所以進水管和虹吸上升管中的水位便自動地慢慢上升。

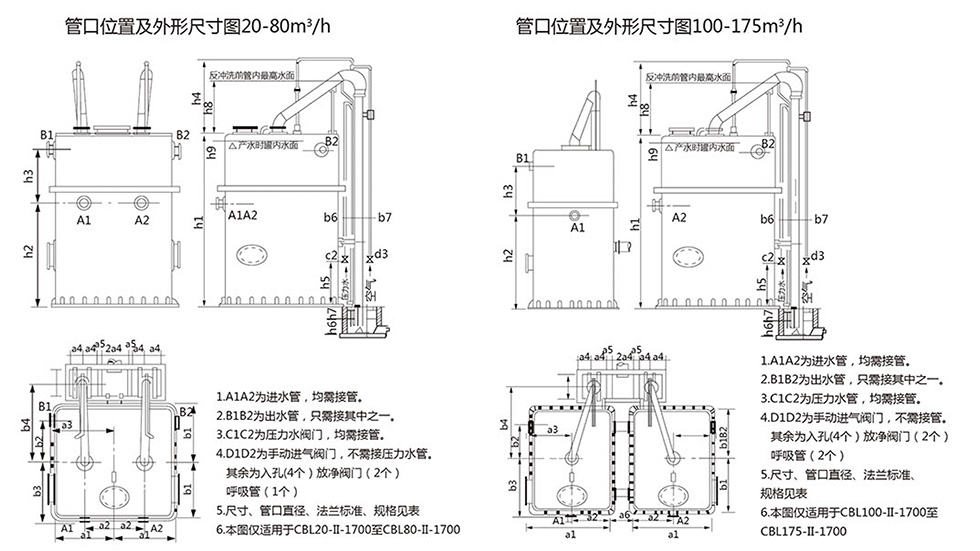

主要技術選型表

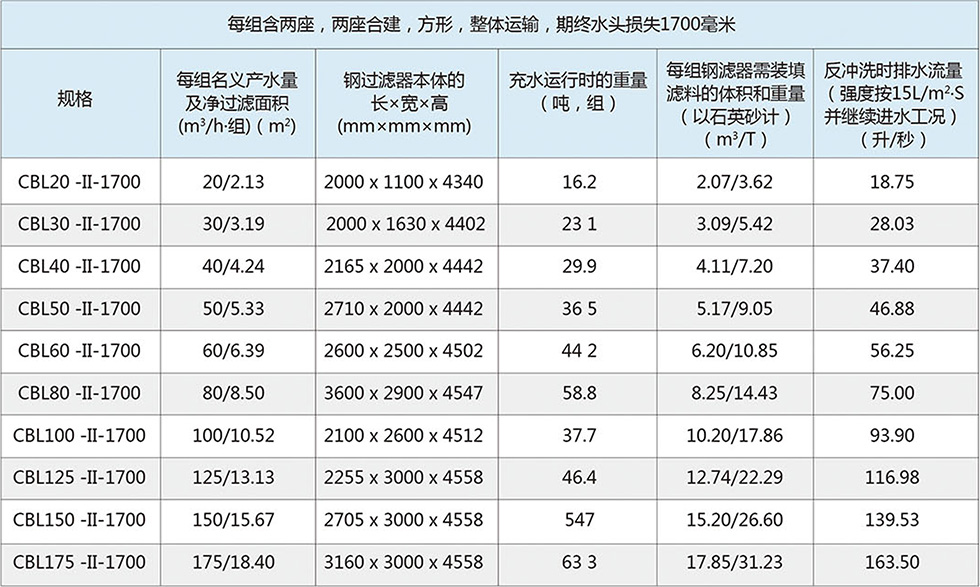

技術參數
