概述
       螺旋式砂水分離器適用于污水處理廠的沉砂池，是污水中有機砂的分離及提升的一體化設備，可分離出粒徑≥0.2mm的顆粒，有較高的分離效率，設備采用無軸螺旋，無水中軸承，具有重量輕、結構緊湊、運行可靠、安裝方便等特點，是一種合適的砂水分離設備。

螺旋式主要機構及工作原理
       螺旋砂水分離器由驅動裝置、螺旋體、水箱、U形槽、襯條等部件組成。砂水分離機本體由砂水分離槽和螺旋輸砂槽組成。水槽的大分離流量和螺旋輸砂能力分離槽內停留時間>2min，并具有足夠的余量。
1.1 主要結構：
       ⑴、驅動裝置裝采用軸裝式減速機與螺旋軸直聯。在輸砂槽頂部裝有支承軸承，螺旋軸軸承有可靠的密封和良好的潤滑條件，該軸承裝置能防水、防塵，并便于潤滑和維修。螺旋體的驅動裝置采用品牌的齒輪減速電機，服務系數不小于1.6。齒輪為合金鋼，滲碳處理，齒面硬度不低于HRC58～62。電機應適用于戶外使用，防護等級IP65，電壓等級為三相、380v、50Hz，F(xiàn)級絕緣，電機的額定功率應高于實耗功率10％以上。
       ⑵、螺旋軸螺旋直徑為Φ280mm，采用無軸螺旋，能保證物料輸送流暢無堵塞。
       ⑶、螺旋輸砂槽為U型斷面，螺旋槽直徑為320mm，安裝角度約25°，除進料口敞開外，其余部分均為加平蓋密封結構，為可拆方式，上端設出料口，高出地面約1.75m。螺旋輸送槽出料口高于分離器槽頂300mm以上。
       ⑷、螺旋輸砂槽與水箱為整體結構，有足夠的強度和剛度，無滲漏。整體結構由型鋼支撐固定在混凝土基礎上。
1.2 工作原理：
       來自沉砂池的砂水混合物進入砂水分離槽中，進行砂水分離，水溢出池外，砂沉到槽底。轉動的螺旋軸將砂沿25°螺旋槽輸送到頂部出料口，砂在輸送過程中進一步分離，從而保證出料口的砂含水率不大于60％。

主要零件材料
       1、槽本體（包括密封蓋）材料為不銹鋼304。
       2、螺旋體材料為耐磨耐蝕特種鋼。
       3、螺栓等緊固件材料為不銹鋼316。

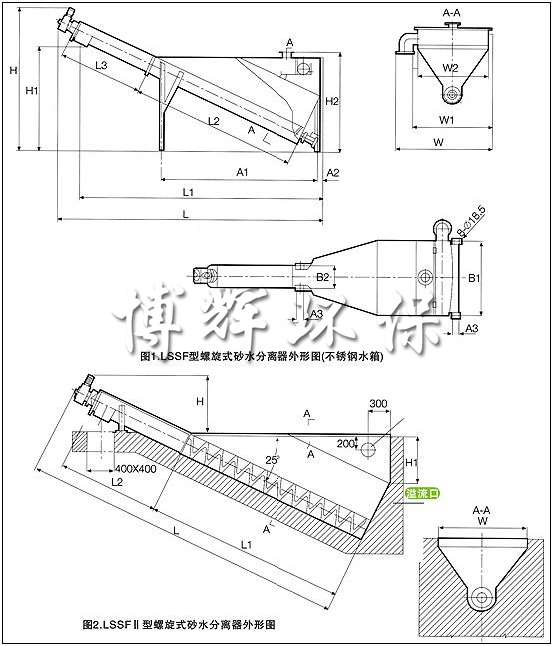

螺旋式砂水分離器構造及工作過程
       （1）螺旋式砂水分離器由無軸螺旋、襯條、U 型槽、水箱、導流板、出水堰和驅動裝置組成。
       （2）砂水混合物從分離器一端頂部輸入水箱，混合液中重度較大的，如砂粒等將沉積于槽型底部，在螺旋推動下，砂粒沿斜置的槽底提出升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶，而與砂水分離后的水從溢流口排出并送往廠內進水池。

螺旋式砂水分離器特點及用途
       （1）分離效率可達96%~98%，可分離出粒徑≥0.2mm 的顆粒；
       （2）采用無軸螺旋，無水中軸承，維護方便；
       （3）結構緊湊，重量輕；
       （4）襯條為快裝式，便于換；
       （5）螺旋軸向位置可調，便于調整其尾部和箱壁的安全間隙；
       （6）用于污水處理廠沉砂池，將沉淀池排出的砂水混合液進行砂水分離。

螺旋式砂水分離器技術參數
